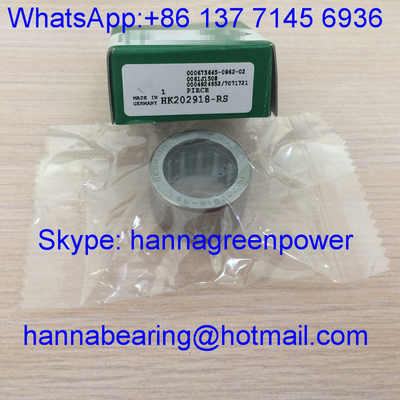

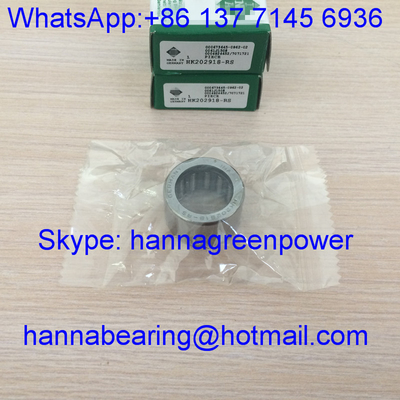

HK202918-RS / HK202918 / HK20x29x18 मोटरसाइकिल क्लच असर / सील के साथ सुई रोलर असर, 20*29*18 मिमी

1. उत्पाद अवलोकन

HK202918, HK202918-RS और HK20x29x18 समान मेट्रिक सिंगल-रो ओपन ड्रॉ कप नीडल रोलर बेयरिंग हैं जिनमें आंतरिक रिंग नहीं होती है, एकीकृत कोर आयाम Fw=20mm शाफ्ट व्यास से मेल खाता है, बाहरी व्यास D=29mm, समग्र चौड़ाई C=18mm। HK202918 और HK20x29x18 एक ही ओपन-टाइप बेयरिंग के लिए दो अलग-अलग उद्योग मार्किंग प्रारूप हैं; HK202918-RS इस आकार का सिंगल-साइड रबर सील वेरिएंट है।
HK श्रृंखला एकीकृत वन-पीस स्टैम्प्ड थिन स्टील आउटर कप को अपनाती है, जिसे सीधे हाउसिंग इंटरफेरेंस होल में दबाकर स्थापित किया जाता है, असेंबली कार्य को सरल बनाने के लिए किसी अतिरिक्त स्नैप रिंग या पोजिशनिंग स्लीव की आवश्यकता नहीं होती है।

• HK202918 / HK20x29x18: बेसिक ओपन दोनों सिरे रबर सील के बिना, उत्कृष्ट गर्मी अपव्यय, स्वच्छ, शुष्क इनडोर उत्पादन वातावरण के लिए उपयुक्त;
• HK202918-RS: एक सिरे पर सिंगल-लिप NBR संपर्क रबर सील स्थापित है, जो महीन धूल, कटिंग फ्लूइड और हल्की नमी को हल्के प्रदूषित वर्कशॉप की कार्य परिस्थितियों के लिए ब्लॉक करती है।
  स्टैम्प्ड स्टील केज घने नीडल रोलर्स को समान रूप से अलग करता है ताकि अल्ट्रा-नैरो रेडियल क्रॉस-सेक्शन के तहत अल्ट्रा-हाई रेडियल बेयरिंग क्षमता का एहसास हो सके। मिलान स्थापना शाफ्ट सतह को HRC60-64 तक कड़ा किया जाना चाहिए और आंतरिक रेसवे के रूप में कार्य करने के लिए मिरर सुपरफिनिश किया जाना चाहिए। यह श्रृंखला केवल शुद्ध रेडियल लोड वहन करती है, जो मध्यम आकार के गियरबॉक्स, कृषि मशीनरी, कपड़ा करघे, स्वचालन रोटरी स्लाइडिंग पार्ट्स, हाइड्रोलिक पंप सहायक शाफ्ट और सीमित रेडियल स्थापना स्थान वाले सामान्य औद्योगिक ट्रांसमिशन असेंबली के लिए व्यापक रूप से उपयोग की जाती है।

आपके प्रोजेक्ट के लिए 24 घंटे के भीतर कोटेशन प्राप्त करें

2. तकनीकी विनिर्देश

एकीकृत बेस मानक पैरामीटर

Fw (नीडल असेंबली आंतरिक व्यास): 20 मिमी
बाहरी व्यास D: 29 मिमी
समग्र चौड़ाई C: 18 मिमी
संरचना: सिंगल रो थ्रू ओपन ड्रॉ कप नीडल बेयरिंग, कोई आंतरिक रिंग नहीं, स्टैम्प्ड कार्बन स्टील रोलर रिटेनर
सामग्री: ड्रॉ कप और नीडल रोलर्स GCr15 उच्च-कार्बन क्रोम बेयरिंग स्टील
मानक रेडियल क्लीयरेंस: CN सामान्य क्लीयरेंस
संदर्भ ग्रीस सीमित रोटेशन गति: 13200 आर/मिनट
तेल स्नेहन सीमित रोटेशन गति: 16900 आर/मिनट
आवश्यक मिलान शाफ्ट कठोरता: HRC60-64 मिरर सुपरफिनिशिंग
न्यूनतम चैम्फर r: 0.6 मिमी

HK202918 / HK20x29x18

सीलिंग: दोनों सिरे पूरी तरह से खुले, कोई रबर डस्ट सील नहीं
डायनामिक लोड Cr: 8700 N
स्टैटिक लोड Cor: 9980 N
फैटिग लोड लिमिट Pu: 1640 N
नेट वजन: 0.026 किग्रा

HK202918-RS

सीलिंग: सिंगल साइड RS NBR संपर्क रबर डस्ट-प्रूफ सील
डायनामिक लोड Cr: 8350 N
स्टैटिक लोड Cor: 9540 N
फैटिग लोड लिमिट Pu: 1580 N
नेट वजन: 0.027 किग्रा
तीन मॉडलों के पूर्ण आयामी चित्र और पूर्ण तकनीकी लोड डेटा ग्राहक अनुरोध पर उपलब्ध हैं।

3. मुख्य लाभ

1. इंटीग्रल थिन स्टील ड्रॉ कप प्रेस-फिट इंस्टॉलेशन डिज़ाइन, सीधे हाउसिंग इंटरफेरेंस होल में दबाया जाता है बिना अतिरिक्त एक्सियल फिक्सिंग पार्ट्स के, घटक मात्रा और असेंबली श्रम लागत में कटौती
2. अल्ट्रा-थिन रेडियल क्रॉस-सेक्शन उपकरण रेडियल ऑक्यूपाइड स्पेस को बहुत कम करता है, मध्यम कॉम्पैक्ट ट्रांसमिशन स्ट्रक्चरल डिज़ाइन मांगों को पूरी तरह से पूरा करता है
3. दो संरचनात्मक विकल्प (ओपन / सिंगल RS सील) मुख्यधारा की कार्य परिस्थितियों को कवर करते हैं: स्वच्छ शुष्क इनडोर और थोड़ा धूल भरे आर्द्र उत्पादन कार्यशालाएं; HK202918 और HK20x29x18 अलग-अलग मार्किंग मानकों के साथ समान ओपन स्ट्रक्चर साझा करते हैं
4. घने नीडल रोलर एकसमान लेआउट उत्कृष्ट रेडियल कठोरता और मध्यम भारी लोड क्षमता लाता है, लगातार मध्यम-गति संचालन बार-बार स्टार्ट-स्टॉप वैकल्पिक प्रभाव भार के तहत
5. लाइटवेट स्टैम्प्ड स्टील केज एकसमान रोलर मार्गदर्शन, कम घर्षण हानि और कुशल गर्मी अपव्यय सुनिश्चित करता है लंबे-चक्र नॉन-स्टॉप उपकरण संचालन के लिए
6. कस्टमाइज़ेबल विकल्पों में डबल-साइडेड 2RS कम्पोजिट रबर सील, C3 एनलार्ज्ड रेडियल क्लीयरेंस, स्टेनलेस स्टील एंटी-रस्ट ड्रॉ कप, OEM लेजर मार्किंग और हाई-टेम्परेचर वियर-रेसिस्टेंट ग्रीस फिलिंग शामिल हैं
   मध्यम आकार के गियरबॉक्स और कृषि मशीनरी शाफ्ट ट्रांसमिशन असेंबली के हाउसिंग मशीनिंग प्रक्रियाओं को प्रभावी ढंग से सरल बनाता है और सेवा जीवन का विस्तार करता है।

4. अनुप्रयोग

यह HK202918 / HK202918-RS / HK20x29x18 मल्टी-स्पेक ओपन ड्रॉ कप नीडल रोलर बेयरिंग सेट निम्नलिखित मध्यम हल्के और मध्यम औद्योगिक उपकरणों के लिए व्यापक रूप से मेल खाता है:
मध्यम रिडक्शन गियरबॉक्स, कृषि कटाई मशीनरी और अनाज कन्वेयर रोटरी शाफ्ट सपोर्टिंग असेंबली
टेक्सटाइल वीविंग लूम, प्रिंटिंग उपकरण टेंशन रोलर ट्रांसमिशन यूनिट्स
ऑटोमेशन उपकरण कैम रोटरी पार्ट्स और लीनियर स्लाइडिंग सपोर्ट कंपोनेंट्स
लाइट हाइड्रोलिक ऑयल पंप, स्मॉल हाइड्रोलिक वाल्व कोर लाइटवेट रोटरी स्लाइडिंग असेंबली
पैकेजिंग मशीनरी, निर्माण लाइट ट्रांसपोर्ट उपकरण रोटरी सपोर्टिंग स्पेयर पार्ट्स
20 मिमी आंतरिक व्यास ओपन ड्रॉ कप नीडल रोलर बेयरिंग उपकरण के लिए आफ्टरमार्केट रिप्लेसमेंट स्पेयर पार्ट्स
संकीर्ण रेडियल स्पेस मध्यम औद्योगिक ट्रांसमिशन उपकरण के लिए आदर्श डुअल-स्ट्रक्चर हाई रेडियल लोड बेयरिंग समाधान

5. GQZ बेयरिंग क्यों चुनें

• HK श्रृंखला ओपन ड्रॉ कप नीडल रोलर बेयरिंग निर्माण का 25 साल का पेशेवर अनुभव
• तीन मॉडल अंतरराष्ट्रीय मानक HK202918 श्रृंखला बेयरिंग के साथ पूरी तरह से आयामी रूप से इंटरचेंजेबल हैं, सुसंगत आयामी सहनशीलता और लोड प्रदर्शन संकेतक
• पूर्ण OEM और ODM अनुकूलित सेवा डबल-साइड सीलिंग, स्टेनलेस स्टील शेल और विशेष क्लीयरेंस अनुकूलन का समर्थन करती है
• पूर्ण-प्रक्रिया सख्त निरीक्षण: कच्चा माल कठोरता परीक्षण, ड्रॉ कप डीप ड्राइंग बनाने की सटीकता, सीलिंग टाइटनेस और डिलीवरी से पहले डायनामिक लोड फैटीग साइकिल परीक्षण
• पेशेवर नीडल बेयरिंग इंजीनियरिंग टीम 24 घंटे के भीतर हाउसिंग इंटरफेरेंस टॉलरेंस और मिलान शाफ्ट कठोरता इंस्टॉलेशन मार्गदर्शन प्रदान करती है
• स्थिर बड़े पैमाने पर बड़े पैमाने पर उत्पादन असेंबली लाइनें दीर्घकालिक कृषि और सामान्य मशीनरी उपकरण निर्माताओं के लिए तरजीही थोक थोक मूल्य के साथ
• हम स्थिर प्रेस-फिट प्रदर्शन, विश्वसनीय धूल प्रतिरोध और वैश्विक औद्योगिक खरीदारों के साथ दीर्घकालिक जीत-जीत सहयोग पर ध्यान केंद्रित करते हैं

6. गुणवत्ता नियंत्रण

• GCr15 क्रोम बेयरिंग स्टील का कच्चा माल रासायनिक संरचना और सतह कठोरता निरीक्षण
• इंटीग्रल ओपन आउटर ड्रॉ कप के लिए सटीक डीप ड्राइंग, ट्रिमिंग और फॉर्मिंग प्रोसेसिंग
• आंतरिक धातु तनाव को स्थिर करने और सतह पहनने के प्रतिरोध को बढ़ाने के लिए निरंतर तापमान क्वेंचिंग और टेम्परिंग हीट ट्रीटमेंट प्रक्रिया
• व्यापक प्रदर्शन परीक्षण: रेडियल क्लीयरेंस एकरूपता, नीडल रोलर व्यवस्था स्थिरता, डायनामिक/स्टैटिक लोड क्षमता और RS सील डस्ट-प्रूफ स्थायित्व
• एंटी-रस्ट पैकेजिंग और शिपमेंट से पहले प्रत्येक मॉडल के लिए एकसमान नीडल रोलर असेंबली निरीक्षण और अलग आयामी और उपस्थिति पुनः निरीक्षण
• बेयरिंग के प्रत्येक बैच पूर्ण नमूनाकरण रेसिप्रोकेटिंग साइकिल स्थायित्व परीक्षण से गुजरता है ताकि स्थिर भारी रेडियल लोड निरंतर संचालन की गारंटी दी जा सके

7. अभी कोटेशन प्राप्त करें

यदि आपको मध्यम गियरबॉक्स और कृषि मशीनरी उपकरण के लिए उच्च-गुणवत्ता वाले HK202918 / HK20x29x18 ओपन टाइप और HK202918-RS सिंगल सील ड्रॉ कप नीडल रोलर बेयरिंग की आवश्यकता है, तो हमें सीधे अपनी पूछताछ भेजें।
पूछताछ जमा करने के बाद आपको पूर्ण पेशेवर सहायक सेवाएं प्राप्त होंगी:
24 घंटे के भीतर तेज आधिकारिक फैक्ट्री कोटेशन उत्तर
पेशेवर बेयरिंग इंजीनियरों द्वारा वन-ऑन-वन हाउसिंग इंटरफेरेंस टॉलरेंस और मिलान शाफ्ट कठोरता पैरामीटर मिलान मार्गदर्शन
डबल 2RS सील वेरिएंट और स्टेनलेस स्टील एंटी-रस्ट ड्रॉ कप विकल्पों सहित अनुकूलित बेयरिंग समाधान सुझाव
मिश्रित तीन-मॉडल संयुक्त थोक ऑर्डर के लिए प्रतिस्पर्धी प्रत्यक्ष फैक्ट्री थोक थोक मूल्य
विस्तृत औपचारिक कोटेशन प्राप्त करने के लिए प्रत्येक मॉडल की अपनी आवश्यक खरीद मात्रा और उपकरण कार्य वातावरण भेजें

8. अक्सर पूछे जाने वाले प्रश्न

Q1: HK202918 और HK20x29x18 के बीच क्या अंतर है?
A1: दोनों एक ही ओपन ड्रॉ कप नीडल बेयरिंग के मार्किंग अंतर हैं, आयाम, लोड पैरामीटर और इंस्टॉलेशन प्रदर्शन पूरी तरह से सुसंगत, पूरी तरह से इंटरचेंजेबल हैं।
Q2: HK202918-RS सिंगल RS सील का कार्य क्या है?
A2: सिंगल-साइड NBR रबर सील वर्कशॉप धूल, फाइबर मलबे और हल्के स्प्लैश कटिंग फ्लूइड को अलग करती है, जो थोड़े प्रदूषित उत्पादन वातावरण के लिए उपयुक्त है ताकि रीफ्यूलिंग रखरखाव आवृत्ति को कम किया जा सके।
Q3: क्या HK श्रृंखला बेयरिंग बिना कड़े ग्राउंड शाफ्ट के काम कर सकती है?
A3: अनुशंसित नहीं। मिलान शाफ्ट संपर्क सतह को आंतरिक रेसवे के रूप में काम करने और तेजी से बेयरिंग घर्षण विफलता से बचने के लिए HRC60-64 क्वेंचिंग कठोरता के साथ मिरर सुपरफिनिशिंग तक पहुंचना चाहिए।
