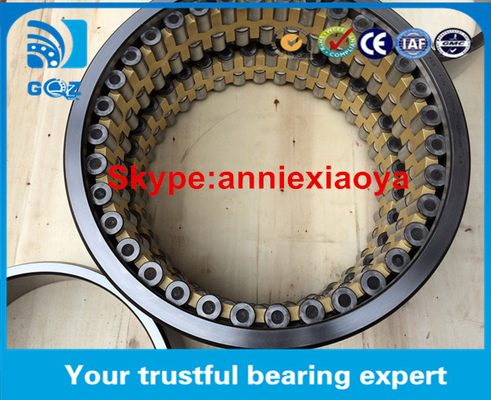

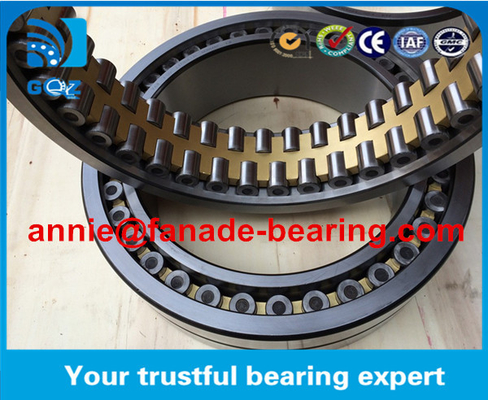

औद्योगिक वाल्व मिल Z बहु पंक्ति वाले बेलनाकार रोलर असर Z 571936 ZL 360*500*250 मिमी वाल्व मिल असर
Z 571936 बहु-पंक्तिदार बेलनाकार रोलर असर आयाम विवरणः
| d: | 360 मिमी |
| ओवरडोजः | 500 मिमी |
| B: | 250 मिमी |
| F: | 394 मिमी |
| सीआर: | 2368kN |
| कॉर: | 6780kN |
| वसाः | -आरपीएम |
| तेल: | -आरपीएम |
| प्रकारः | बहु पंक्तिदार बेलनाकार रोलर असर |
बहु-पंक्तिदार बेलनाकार रोलर लेयरिंग की जानकारीः
बहु-पंक्तिदार बेलनाकार रोलर बीयरिंग लगभग धातु उद्योग के लिए ही होती है और स्टील, एल्यूमीनियम और अन्य धातु वाले मिलों में भारी रेडियल भार ले जाती है।
डिजाइन गुण
डिजाइन बहुत उच्च रेडियल भार क्षमता प्रदान करता है। कोई जोर क्षमता नहीं।
सीधे और कॉपर बोर उपलब्ध हैं।
आंतरिक दौड़ बाहरी सभाओं के साथ विनिमेय हैं।
आवेदन
बैक-अप रोल
काम के रोल
सीमेंट कुचल
खनन उद्योग
धातु उद्योग
बेलनाकार रोलर लेयरिंगऐसे असर हैं जिनमें सिलेंडरों का उपयोग रोलिंग तत्वों के रूप में गोलियों के विपरीत किया जाता है। इस प्रकार,रोलर्स के पास बाहरी अंगूठी के साथ अधिक (रैखिक) संपर्क क्षेत्र होता है और वे एक व्यापक सतह पर भार वितरित करते हैंइसके बाद, उनके पास अपेक्षाकृत उच्च रेडियल लोड क्षमता है और उच्च गति के लिए उपयुक्त हैं।दो पंक्ति वाले बेलनाकार रोलर बीयरिंगों में उच्च रेडियल कठोरता होती है और मुख्य रूप से सटीक मशीन टूल्स के लिए उपयोग किया जाता है.
विभिन्न प्रकार के नामित हैंएनयू, एनजे, एनयूपी, एन, एनएफएकल-पंक्ति वाले बीयरिंगों के लिए, और डिजाइन या साइड रिब्स की अनुपस्थिति के आधार पर दो पंक्ति वाले बीयरिंगों के लिए एनएनयू, एनएन।एएसटी के बेलनाकार रोलर बीयरिंग निम्नलिखित श्रृंखलाओं में विभिन्न पिंजरे डिजाइन और मीट्रिक आयामों के साथ आते हैं:
असर का प्रकार:
एनयू श्रृंखला-एकल पंक्ति के बेलनाकार रोलर बीयरिंग हैं और बाहरी अंगूठी पर दो स्थिर पसलियों और एक चिकनी आंतरिक अंगूठी है। यह डिजाइन कुछ सीमाओं में अक्षीय विस्थापन की अनुमति देता है,आवास के संबंध में शाफ्ट केइसलिए, एनयू सीरीज़ के रोलिंग बीयरिंग का उपयोग गैर-लोकेटिंग बीयरिंग इकाइयों में किया जाता है। इसके अलावा, एनयू सीरीज़ के बीयरिंग में वस्तुतः कोई जोर क्षमता नहीं होती है।
एन श्रृंखला- एन डिजाइन के बीयरिंग एक पंक्ति के बेलनाकार रोलर बीयरिंग होते हैं और इनर रिंग पर दो फिक्स्ड रिब्स होते हैं जो रोलर्स और पिंजरे को पकड़ते हैं और एक चिकनी बाहरी रिंग होती है।यह डिजाइन कुछ सीमाओं में एक अक्षीय विस्थापन की अनुमति देता हैइसलिए, एन सीरीज रोलिंग बीयरिंग का उपयोग गैर-स्थानीय बीयरिंग इकाइयों में किया जाता है। इसके अलावा, एन सीरीज बीयरिंगों में वस्तुतः कोई जोर क्षमता नहीं होती है।
एनजे श्रृंखला - एकल पंक्ति के बेलनाकार रोलर बीयरिंग हैं और बाहरी अंगूठी पर दो निश्चित पसलियों और आंतरिक अंगूठी पर एक निश्चित पसली है जो शाफ्ट को एक दिशा में (अक्षीय) निर्देशित कर सकती है।
एनयूपी श्रृंखला- एकल पंक्ति के बेलनाकार रोलर बीयरिंग हैं और बाहरी अंगूठी पर दो स्थिर पसलियों और आंतरिक अंगूठी पर एक स्थिर पसली और एक समर्थन वाशर हैं। इस तरह वे स्थान के लिए बीयरिंग के रूप में इस्तेमाल किया जा सकता है,दोनों दिशाओं में अक्षीय रूप से शाफ्ट का मार्गदर्शन करना.
एन एन सीरीज - एनएन डिजाइन के बीयरिंग दो पंक्ति वाले बेलनाकार रोलर बीयरिंग होते हैं और इनर रिंग पर तीन फिक्स्ड रिब्स होते हैं जो रोलर्स और पिंजरे को पकड़ते हैं और एक चिकनी बाहरी रिंग होती है।यह डिजाइन कुछ सीमाओं में एक अक्षीय विस्थापन की अनुमति देता हैइस प्रकार, एन सीरीज रोलिंग बीयरिंग का उपयोग गैर-स्थानीय बीयरिंग इकाइयों में किया जाता है। इसके अलावा, एनएन सीरीज बीयरिंगों में वस्तुतः कोई जोर क्षमता नहीं होती है।
