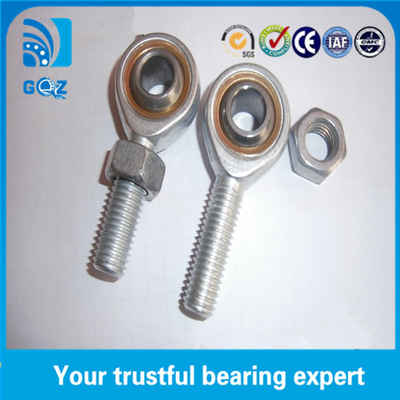

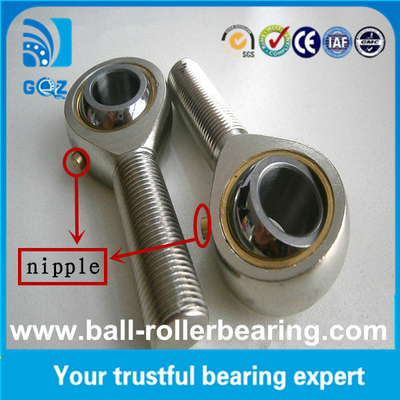

उच्च परिशुद्धता आंतरिक पोर्ट धागा संयुक्त कनेक्टिंग रॉड SI16T/K 16mm SI16T/K (SI/SA/ PHS/ POS/NHS/SAZJ/CM/CF/GE)
संयुक्त असरकेवल रोलिंग लेयरिंग की तुलना में संरचना, जिसमें एक आंतरिक और बाहरी क्षेत्र का प्रभुत्व है।
एक गोलाकार बाहरी अंगूठी। असर आम तौर पर कम गति स्विंग गति (यानी कोणीय गति) के लिए प्रयोग किया जाता है,
गोलाकार आकार की स्लाइडिंग सतह, लेकिन यह भी एक निश्चित कोण सीमा के भीतर झुकाव आंदोलन के लिए (यानी,
संरेखण आंदोलन), समर्थन शाफ्ट गलत संरेखण और शाफ्ट आवास छेद जब एक बड़ी डिग्री, अभी भी
काम करना।
विशेषता:
स्व-संरेखण, उच्च तापमान प्रतिरोध, ले जाने की क्षमता, स्व-चिकन
आवेदनः
इंजीनियरिंग हाइड्रोलिक सिलेंडर, फोर्जिंग मशीनें, निर्माण मशीनरी, ऑटो शॉक एम्बॉसर आदि।
| उत्पाद का विवरण | |
| संरचना | छड़ी का अंत |
| सील का प्रकार | खुला |
| सामग्री | रिंग सामग्री क्रोम स्टील, कार्बन स्टील, स्टेनलेस स्टील |
| मंजूरी | C0,C2,C3,C4,C5 |
| कंपन | Zv1, Zv2 और Zv3 |
| परिशुद्धता रेटिंग | P0,P6,P5 |
| ग्रीस | आपकी आवश्यकता के अनुसार, जैसे SRL, PS2, Alvania R12 और इसी तरह। |
| गारंटी | एक साल। |
| आवेदन | घरेलू उपकरण, कम शोर और उच्च गति वाले विद्युत मोटर, |
| ऑटोमोबाइल घटक, पंप, मशीनरी। | |
| पैकेज | एकल बॉक्स या खरीदारों की आवश्यकता के अनुसार। |
| मूल स्थान | चीन (महाद्वीप) |
| एमओक्यू | 10PCS |
| सेवा | (1) शीघ्र वितरण |
| (2) OEM | |
| (3) अच्छी सेवा | |
| (4) खरीदार लेबल की पेशकश | |
| भुगतान की अवधि | टी/टी या एल/सी या पेपैल या वेस्टर्न यूनियन |
| पोर्ट | क़िंगदाओ या तंजिन या शंघाई बंदरगाह |
| विवरण | 1शीघ्र वितरण |
| 2प्रतिस्पर्धी मूल्य |
|
चित्र दिखाता हैः
| मॉडल | d | डी3 | d2 | d5 | एस | बी | L5 | C1 | h1 | L3 | d4 | L4 | a° | अधिकतम भार | वजन ((किलो) | पुराना मॉडल |
| पीएचएसए5 | 5 | M5×0.8 | 18 | 12.5 | 10 | 8 | 4 | 6 | 27 | 10 | 9 | 36 | 13 | SI5T/K | ||
| पीएचएसए6 | 6 | M6×1 | 20 | 13 | 11 | 9 | 5 | 6.75 | 30 | 12 | 10 | 45 | 13 | 7.2 | 0.027 | SI6T/K |
| पीएचएसए8 | 8 | M8×125 | 24 | 16 | 14 | 12 | 5 | 9 | 36 | 16 | 12.5 | 48 | 13 | 11.6 | 0.046 | SI8T/K |
| पीएचएसए10 | 10 | M10×15 | 28 | 19 | 17 | 14 | 6.5 | 10.5 | 43 | 20 | 15 | 57 | 13 | 14.5 | 0.076 | SI10T/K |
| पीएचएसए12 | 12 | M12 × 1।75 | 32 | 22 | 19 | 16 | 6.5 | 12 | 50 | 22 | 17.5 | 66 | 13 | 17 | 0.115 | SI12T/K |
| पीएचएसए14 | 14 | एम14×2 | 36 | 25 | 22 | 19 | 8 | 13.5 | 57 | 25 | 20 | 75 | 13 | 24 | 0.17 | SI14T/K |
| PHSA16 | 16 | एम16×2 | 40 | 27 | 22 | 21 | 8 | 15 | 64 | 28 | 22 | 84 | 13 | 28.5 | 0.23 | SI16T/K |
| पीएचएसए18 | 18 | M18 × 1।5 | 46 | 31 | 27 | 23 | 10 | 16.5 | 71 | 32 | 25 | 94 | 13 | 35 | 0.32 | SI18T/K |
| पीएचएसए20 | 20 | M20×1.5 | 50 | 34 | 30 | 25 | 10 | 18 | 77 | 33 | 27.5 | 102 | 13 | 40 | 0.42 | SI20T/K |
| पीएचएसए22 | 22 | M22 × 1।5 | 54 | 37 | 32 | 28 | 12 | 20 | 84 | 37 | 30 | 111 | 13 | 52 | 0.54 | SI22T/K |
| PHSA25 | 25 | M24×2 | 60 | 42 | 30 | 31 | 12 | 22 | 94 | 42 | 33.5 | 124 | 13 | 60 | 0.75 | SI25T/K |
| PHSA28 | 28 | M27×2 | 66 | 46 | 41 | 35 | 14 | 26 | 103 | 41 | 37 | 136 | 13 | SI28T/K | ||
| PHSA30 | 30 | M30×2 | 70 | 50 | 41 | 37 | 15 | 25 | 110 | 51 | 40 | 145 | 13 | 81 | 1.3 | SI30T/K |
