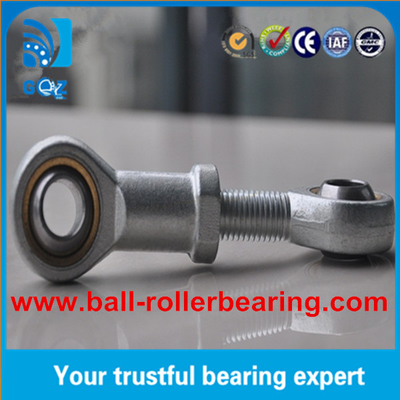

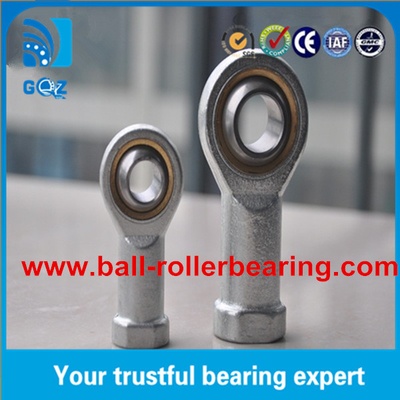

SITK श्रृंखला M10x1.25 महिला पीटीएफई रेस रॉड अंत असर SI10T/K-1रेडियल गोलाकार सादा असर
संयुक्त असरव्यापक रूप से इंजीनियरिंग हाइड्रोलिक सिलेंडर, फोर्जिंग मशीन टूल्स, इंजीनियरिंग मशीनरी, स्वचालन उपकरण, ऑटोमोबाइल शॉक एम्बॉसर, जल संरक्षण मशीनरी उद्योगों में उपयोग किया जाता है।
डिजाइन और अनुप्रयोग विशेषताएंः
स्टील और जस्ता से बने स्टिकर का अंत, नर और मादा धागे के साथ; पीटीएफई कम्पोजिट सामग्री की स्लाइडिंग सतह के साथ कांस्य का बाहरी अंगूठी, रखरखाव मुक्त; कार्बन क्रोम स्टील का आंतरिक अंगूठी,क्रोमियम लेपित गोलाकार सतहइसमें बड़ी लोड कैपेडिटी, आसान माउंटिंग और डिसमाउंटिंग और तंत्र सरलीकरण की विशेषताएं हैं।
| रॉड अंत असर का लाभ |
|
1उत्कृष्ट संक्षारण प्रतिरोध
|
| रॉड अंत असर का अनुप्रयोग |
|
मुख्य उद्देश्यः भाप कारः पीछे, ट्रांसमिशन, विद्युत उपकरण के भाग, विद्युत: सामान्य मोटर्स
घरेलू उपकरण. अन्यः उपकरण, दहन इंजन, निर्माण मशीनरी, रेल वाहन,
सामग्री हैंडलिंग मशीनरी,कृषि मशीनरी,औद्योगिक मशीनरी। |
| मॉडल | d | डी3 | d2 | d5 | एस | बी | L5 | C1 | h1 | L3 | d4 | L4 | a° | अधिकतम भार | वजन ((किलो) | पुराना मॉडल |
| पीएचएसए5 | 5 | M5×0.8 | 18 | 12.5 | 10 | 8 | 4 | 6 | 27 | 10 | 9 | 36 | 13 | SI5T/K | ||
| पीएचएसए6 | 6 | M6×1 | 20 | 13 | 11 | 9 | 5 | 6.75 | 30 | 12 | 10 | 45 | 13 | 7.2 | 0.027 | SI6T/K |
| पीएचएसए8 | 8 | M8×125 | 24 | 16 | 14 | 12 | 5 | 9 | 36 | 16 | 12.5 | 48 | 13 | 11.6 | 0.046 | SI8T/K |
| पीएचएसए10 | 10 | M10×15 | 28 | 19 | 17 | 14 | 6.5 | 10.5 | 43 | 20 | 15 | 57 | 13 | 14.5 | 0.076 | SI10T/K |
| पीएचएसए12 | 12 | M12 × 1।75 | 32 | 22 | 19 | 16 | 6.5 | 12 | 50 | 22 | 17.5 | 66 | 13 | 17 | 0.115 | SI12T/K |
| पीएचएसए14 | 14 | एम14×2 | 36 | 25 | 22 | 19 | 8 | 13.5 | 57 | 25 | 20 | 75 | 13 | 24 | 0.17 | SI14T/K |
| PHSA16 | 16 | एम16×2 | 40 | 27 | 22 | 21 | 8 | 15 | 64 | 28 | 22 | 84 | 13 | 28.5 | 0.23 | SI16T/K |
| पीएचएसए18 | 18 | M18 × 1।5 | 46 | 31 | 27 | 23 | 10 | 16.5 | 71 | 32 | 25 | 94 | 13 | 35 | 0.32 | SI18T/K |
| पीएचएसए20 | 20 | M20×1.5 | 50 | 34 | 30 | 25 | 10 | 18 | 77 | 33 | 27.5 | 102 | 13 | 40 | 0.42 | SI20T/K |
| पीएचएसए22 | 22 | M22 × 1।5 | 54 | 37 | 32 | 28 | 12 | 20 | 84 | 37 | 30 | 111 | 13 | 52 | 0.54 | SI22T/K |
| PHSA25 | 25 | M24×2 | 60 | 42 | 30 | 31 | 12 | 22 | 94 | 42 | 33.5 | 124 | 13 | 60 | 0.75 | SI25T/K |
| PHSA28 | 28 | M27×2 | 66 | 46 | 41 | 35 | 14 | 26 | 103 | 41 | 37 | 136 | 13 | SI28T/K | ||
| PHSA30 | 30 | M30×2 | 70 | 50 | 41 | 37 | 15 | 25 | 110 | 51 | 40 | 145 | 13 | 81 | 1.3 | SI30T/K |
